熱交換器のための SA179 炭素鋼の螺旋形の鋼鉄 フィン 管

SA179 炭素鋼の管、HRSG のボイラーのための溶接された螺旋形の鋼鉄ひれ付き管

適用: 高圧サービスのための継ぎ目が無い炭素鋼のボイラー管。

速い細部:

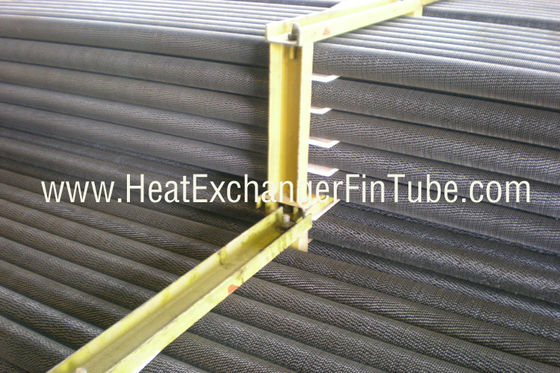

高周波抵抗の溶接された螺旋形の鋼鉄ひれ付き管はボイラー ガス送管からの不用な熱の回復で広く利用されています。

記述:

概要の製造工程: ひれのストリップは-磨かれた裸の管に傷絶えずそして渦巻状に溶接されます。 そして管およびひれは高周波抵抗溶接の技術の使用によって一緒に結ばれます。

私達は固体明白な、鋸歯状にされた螺旋形の溶接された鋼鉄 フィン 管を作り出します。 そしてまた、すべての螺線形の溶接の管は中間で曲げることができますまたはひれ付き管の端に、私達はそれをヘアピン管と呼びます。

固体螺旋形の溶接されたひれ付き管のための付加サービス:

1. 高周波溶接機の出力電力供給: 200KW か 300KW
2. 高周波抵抗の溶接された螺線形のひれ付き管の質は流体静力学か空気テストおよび抗張テストによって裸の管とひれ材料間の機械結合を確認するために保証されます。
3. 合格基準: 高周波抵抗の次元、許容およびテストのための国際規格は顧客のひれか配達状態 (TDC) を溶接しました。
4. 目視検査: ひれの非溶接された部分、銅の汚染罰金を科すことの後のひれの損傷、破損、覆い等…
5. 次元点検: ひれの高さ、ひれの間隔、ひれの傾斜、ひれの波形、フィン 及び非 フィン 部分等の長さ…
6. 曲がる点検: ovality、厚さおよび区域の減少。
7. コーティング: 水溶性のタブレットの形態の外側赤い酸化物亜鉛隣酸塩プライマーそして内部の気化性さび止め剤 (VCI)。
8. ひれの終わりの終わり: 斜角（30~35degeree）
9. 配達状態: 管の端は正方形の切口、内部的に乾燥する自由な吹くきれいなぎざぎざ、および空気螺旋形の溶接された管の両端にニスと外的に上塗を施してあるです。 desiccants は大陸交通機関のための各パッケージにまた入ります。
10. ドキュメンテーションは QAP、WPS、PQR& WPQ、製造業者の原料の製造所の証明書、点検およびテスト サンプル結果および保証書含んでいます。

適用:

高周波抵抗の溶接された螺旋形のひれ付き管は発射されたヒーター、熱交換器、ボイラー、エコノマイザ、予熱器、クーラー、ヒート パイプ、ヒーター等で広く加えられます….

指定:

ひれおよび管材料の広い範囲は利用できます組合せであることができます。

私達が供給してもいい次元のデータ用紙。

比較優位:

1. 私達に研修会 10,000 平方メートル以上、4 つの ERW の高周波溶接罰金を科すラインを含んで、日産量容量およそ 40 トンあります;
2. 高周波溶接の螺線形の鋼鉄管のための私達の品質保証の計画。  （2.1）両方の明白な管およびひれのための原料制御。 （2.2）レポートとのプロセス制御では、WPS のような、PQR&WPQ; 製作の前に溶着率テスト、レポートを用いる非破壊試験および抗張テスト等（2.3 の）最終検査制御を溶接して下さい（および次元点検等…視覚）。
3. 高周波抵抗の溶接されたひれ付き管は完全に最高の表面積が効率を達成することができるように伸びます。 高周波溶接のひれ付き管の熱伝達の比率は他の明白な管の高く約 8~9 倍です。
4. これは螺旋形のひれ付き管をで単一必要な単位溶接しま、熱接触抵抗および損失を除去します。 通常 stainess の鋼鉄ひれのための 800 度までの管の側面の温度; 475 度まで抗する低炭素鋼鉄は共通の選択です。
